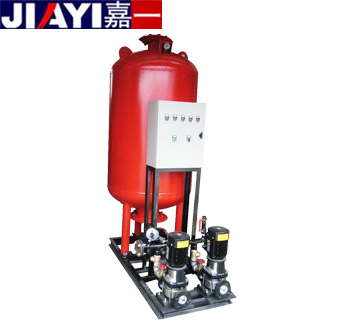

常壓定壓補水裝置

產品概述:
        常壓定壓補水裝置由囊式壓力罐、水泵、控制箱、底架、壓力感應裝置、管道閥門等組合而成,是一種兼有升壓、調節、儲水、供水等多種功能的常用供水設備。

用途:
      ●用于生產、消防、生活系統加壓供水,一般稱之為囊式自動給水裝置。
      ●用于采暖、空調系統中作為穩壓膨脹補水設備使用,一般稱為囊式落地式膨脹水箱。

工作原理:
           常壓定壓補水裝置設備采用系統靜壓作為膨脹水箱內的設計初始壓力水頭,采用保證系統內熱水不汽化的壓力作為膨脹水箱內動行終端壓力水頭。初始運行時首先啟動補水泵向系統及氣壓罐內的水室中充水,系統充滿后多余的水被擠進膠囊內。因?yàn)樗牟豢蓧嚎s性,隨著水量的不斷增加,水室的體積也不斷的擴大而壓縮氣室,罐內的壓力也不斷的升高。當壓力達到設計壓力時,通過壓力控制器使補水泵關閉。當系統內的水受熱膨脹使系統壓力升高超過設計壓力時,多余的水通過安全閥排至補水箱循環使用,當系統中的水由于泄露或溫度下降而體積縮小,系統壓力降低時,膠囊中的水被不斷壓入管網補充系統的壓降損失,當系統壓力至設計允許的最低壓力時,通過壓力控制器使補水泵重新啟動向管網及氣壓罐內補水,如此周而復始。

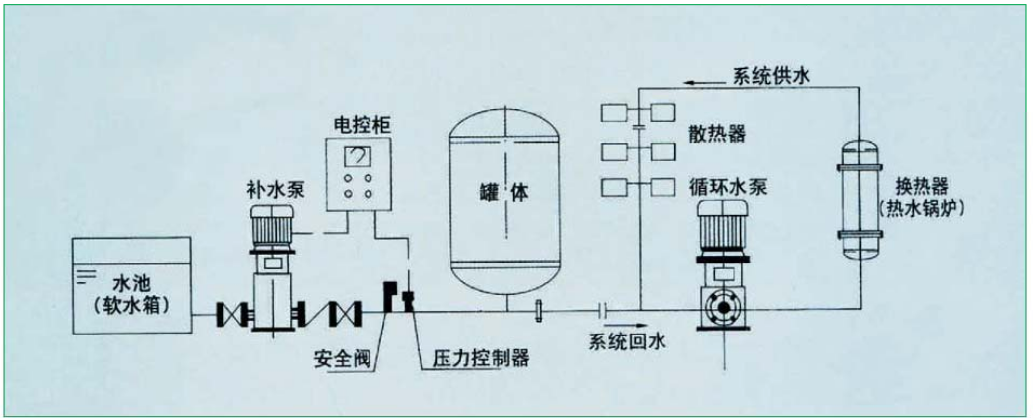

安裝示意圖

主要特點:

1、密封性能好,一次充氣,可常年使用。
2、占地面積小,配置機動靈活,組合安裝快速,操作維修方便。
3、由于是水氣分離,在全封閉狀態下保證了水質無污染,且不腐蝕罐體。
4、能有效地消除大部分水錘和管道噪音現象。
5、自動控制,使用方便,運行可靠。

設備規格及型號
